opencvでパターンマッチング(テンプレートマッチング)

ある画像の中から、パターン(テンプレート)と一致する個所を検出するパターンマッチングを試してみました。

環境
使用するライブラリ
使用する画像
- 検索対象
- テンプレート画像
試してみる
おしまい

環境

VSCode
python 3.11.0

使用するライブラリ

パッケージのインストール方法についてはこちら

使用する画像

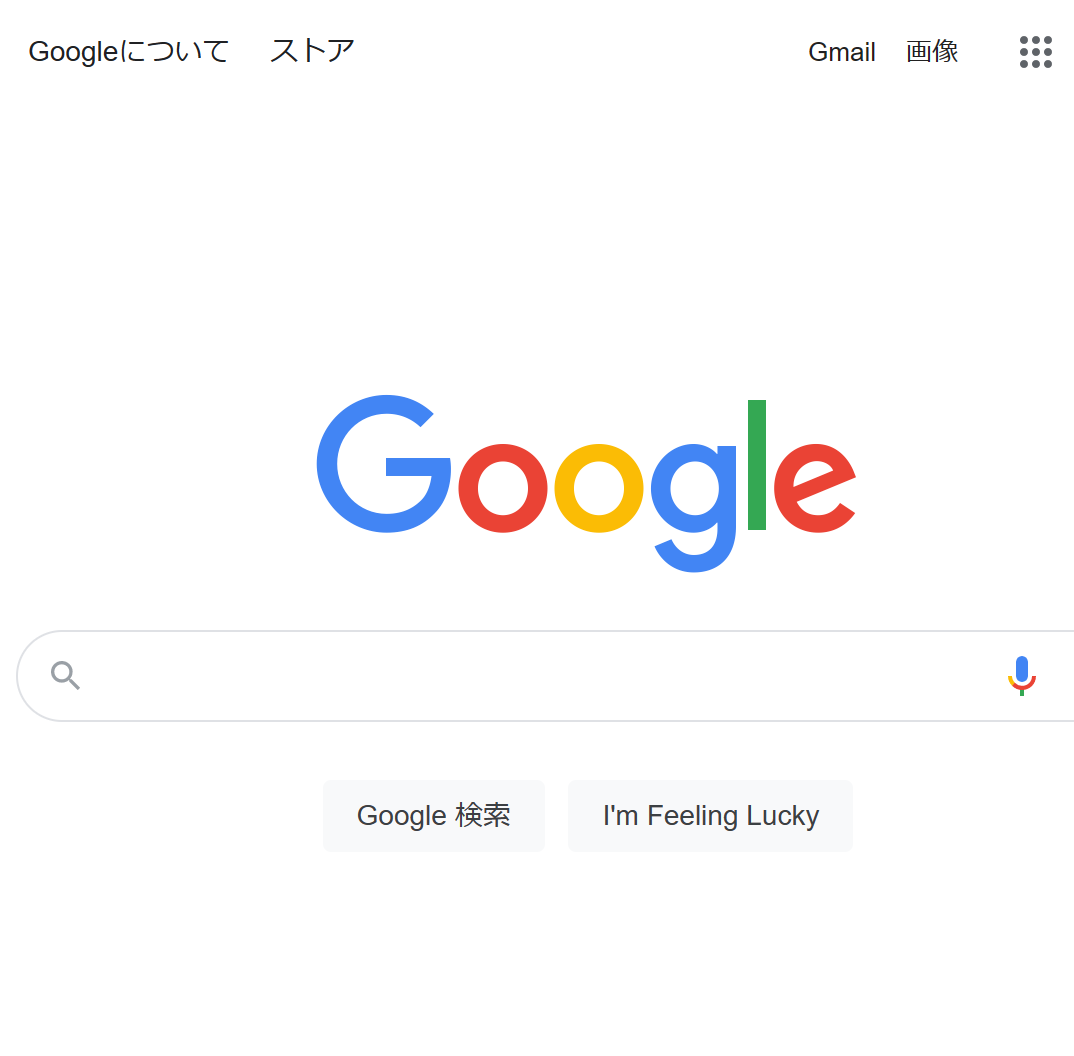

検索対象

google先生のTOPページ

テンプレート画像

試してみる

上記検索対象画像から、テンプレート画像にマッチする個所を探していきます。

コード全文

import cv2
import pandas as pd
import seaborn as sns
import matplotlib.pyplot as plt

def show_image(title, image):
    cv2.imshow(title, image)
    cv2.waitKey()
    cv2.destroyAllWindows()

def pattern_match():
    file_image = r"./google.png"
    file_template = r"./google_template.png"

    image = cv2.imread(file_image)
    template = cv2.imread(file_template)

    image_gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    template_gray = cv2.cvtColor(template, cv2.COLOR_BGR2GRAY)

    result = cv2.matchTemplate(image_gray, template_gray, cv2.TM_CCOEFF_NORMED)

    df = pd.DataFrame(result)
    sns.heatmap(df)
    plt.show()

    min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(result)
    w, h = template_gray.shape[::-1]
    top_left = max_loc
    bottom_right = (top_left[0] + w, top_left[1] + h)

    ret_image = cv2.rectangle(image, top_left, bottom_right, (0, 0, 255), 2)
    show_image("img", ret_image)

if __name__=="__main__":
    pattern_match()

グレースケール化

画像を読み込み、グレースケール化します。
パターンマッチはグレースケール化されてないと動作しません。

image = cv2.imread(file_image)
template = cv2.imread(file_template)

image_gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
template_gray = cv2.cvtColor(template, cv2.COLOR_BGR2GRAY)

パターンマッチ

cv2.matchTemplateを使用します。

result = cv2.matchTemplate(image_gray, template_gray, cv2.TM_CCOEFF_NORMED)

df = pd.DataFrame(result)
sns.heatmap(df)
plt.show()

第1引数：対象画像
第2引数：テンプレート画像
第3引数：検出方法

検出方法にはいくつか種類があります(6種)。
どのような場合にどの方法を選択すればよいのかはわかりません。
とりあえず今回はTM_CCOEFF_NORMEDを選択してみました。

戻り値にはマッチ結果の情報が含まれています。

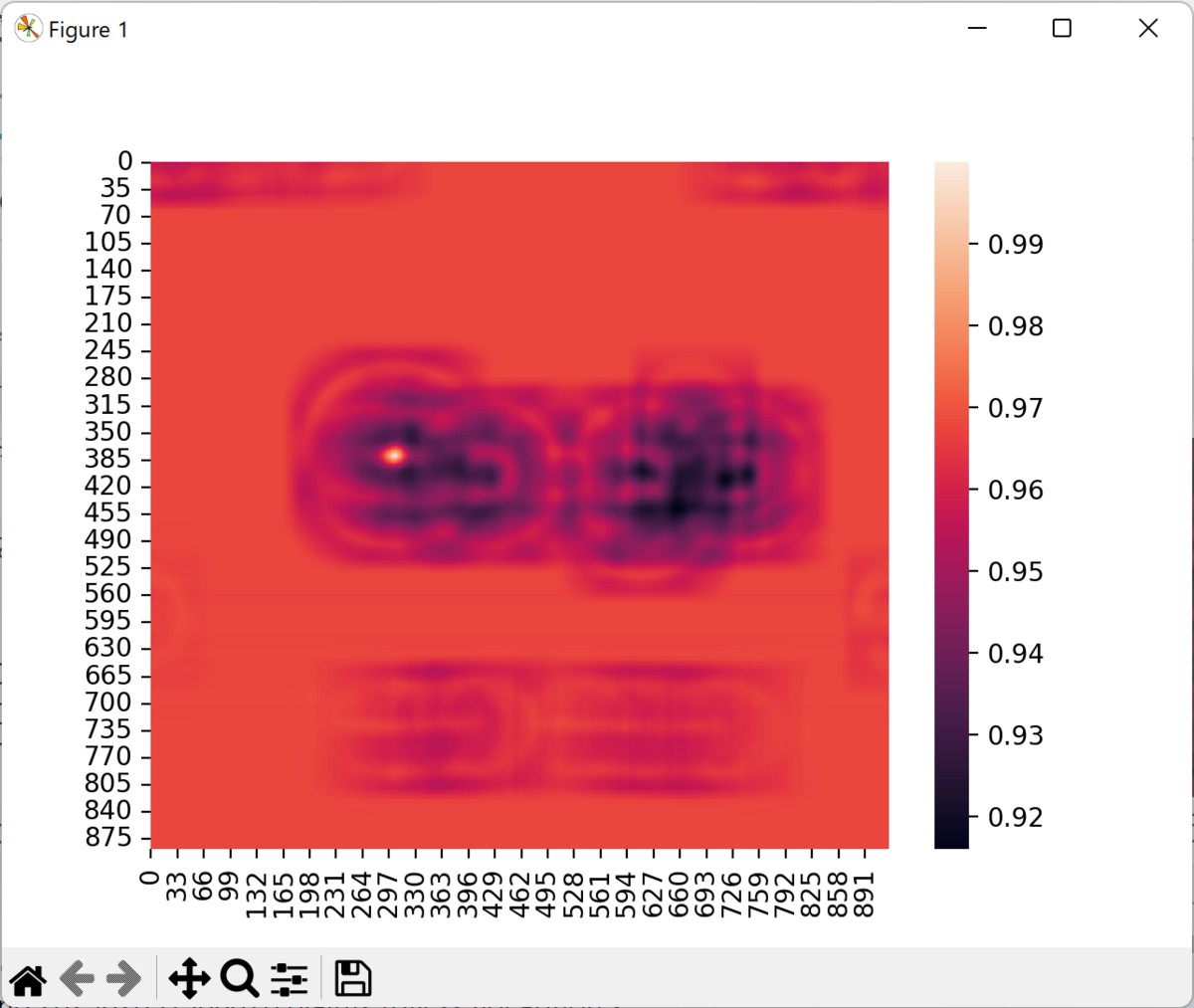

これをヒートマップで表示してみると↓のような結果が得られました。
それっぽいところが一致度高そうに見えています。

以下は参考です。

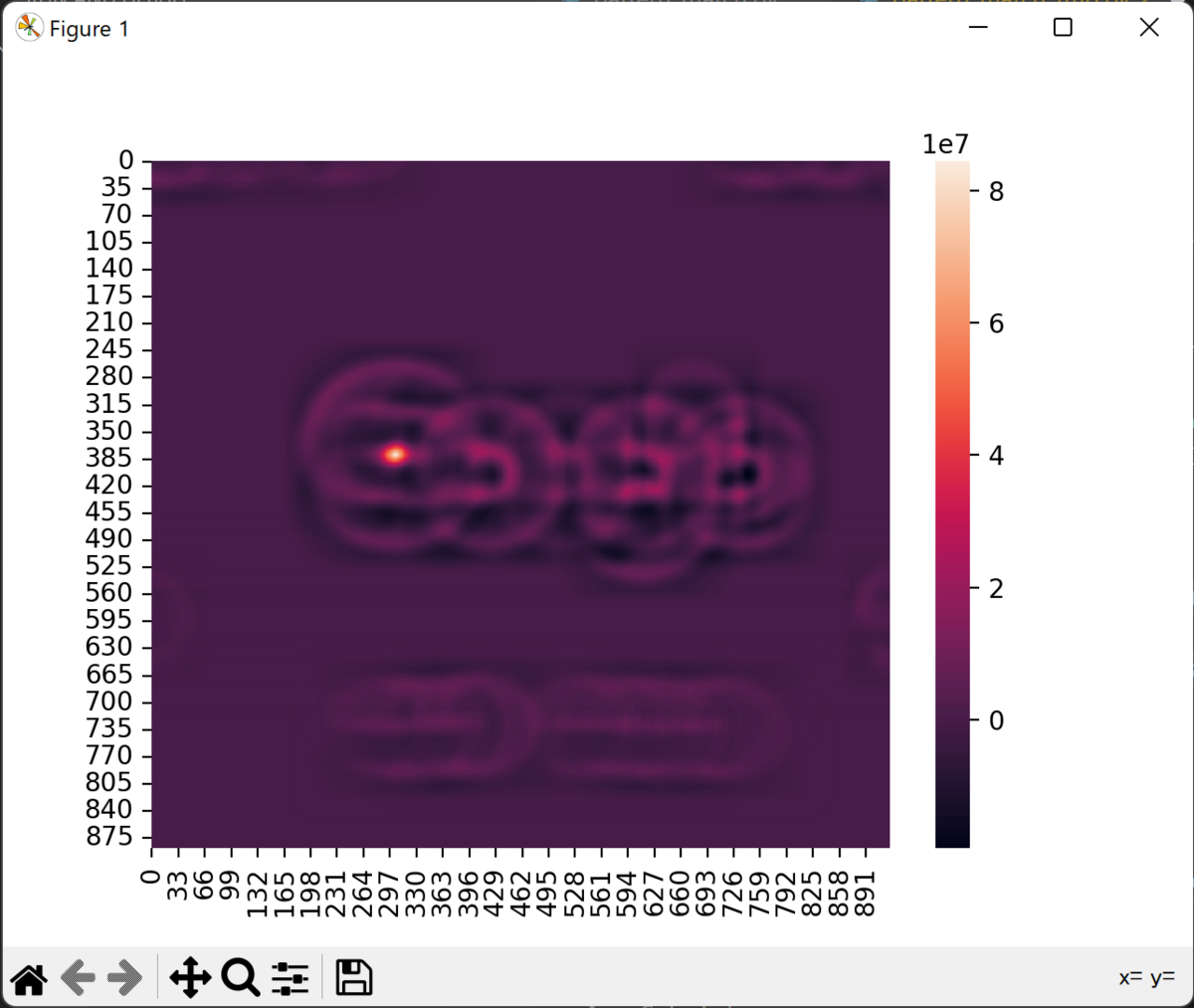

TM_CCOEFF

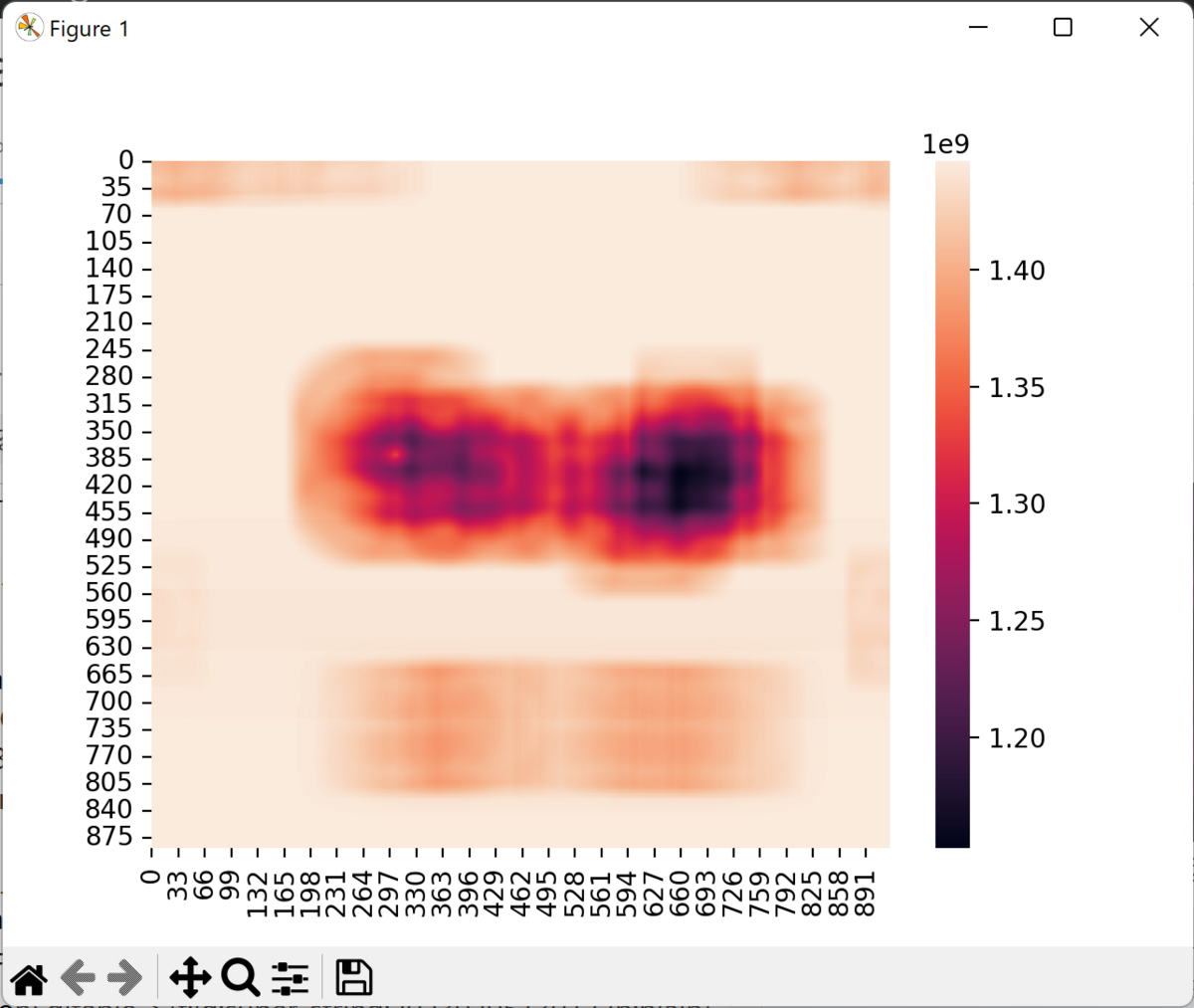

TM_CCORR

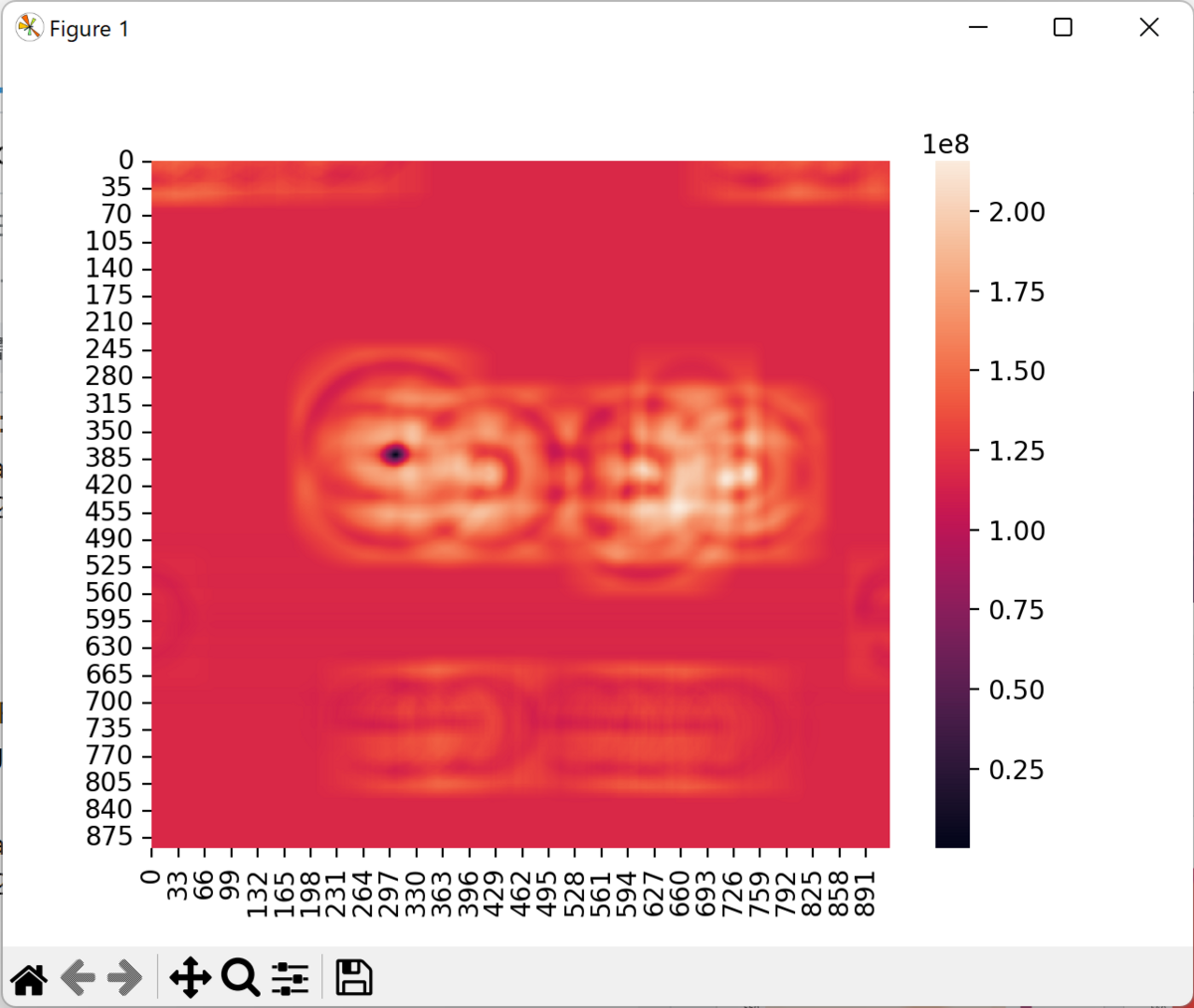

TM_SQDIFF

マッチ度の高い箇所を表示する

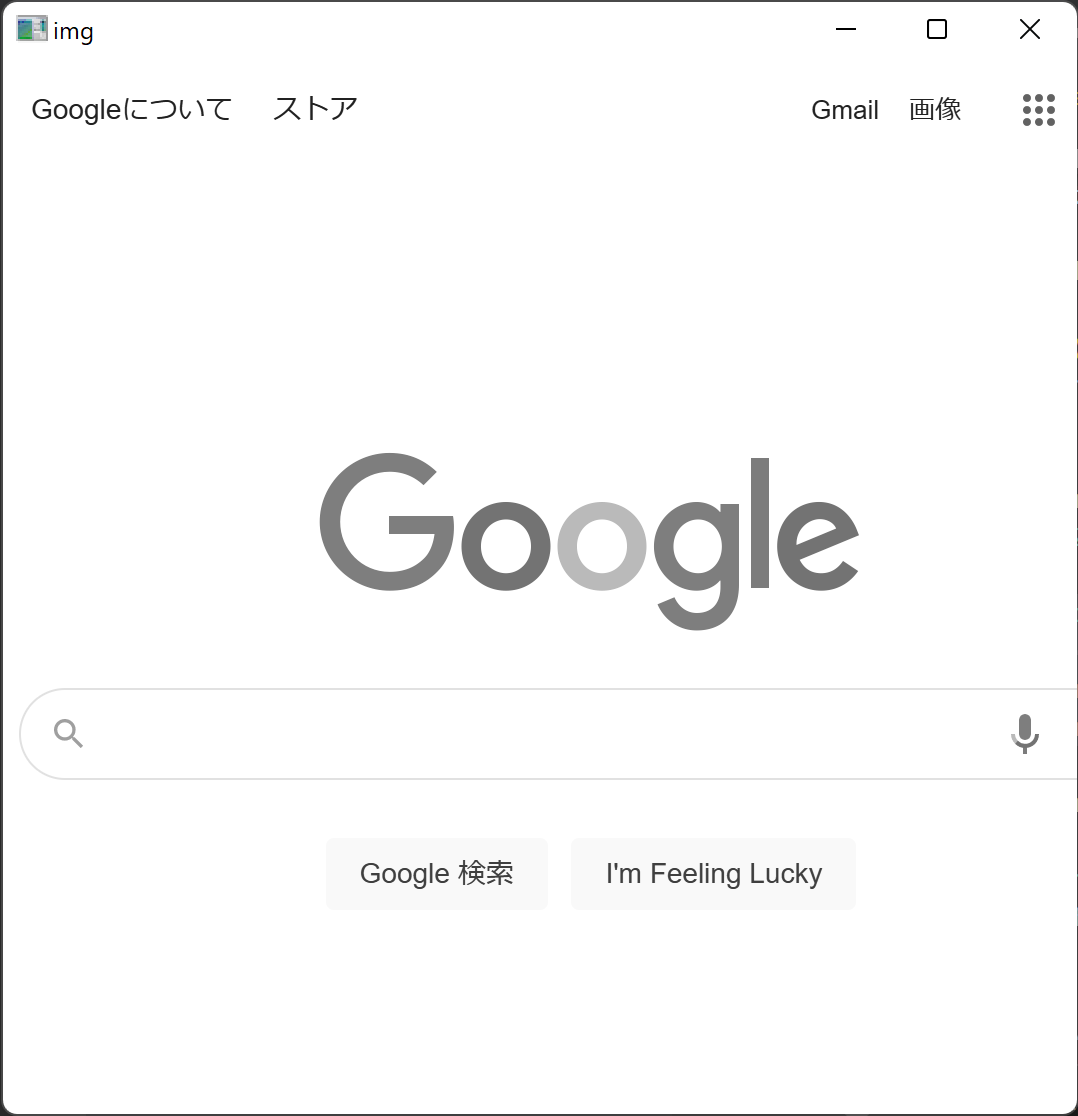

検出した個所を可視化します。
cv2.minMaxLoc()に得られた結果を渡すことで、マッチ度最小、最大、その位置を取得できます。
その情報を使って、四角で囲みます。

min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(result)
w, h = template_gray.shape[::-1]
top_left = max_loc
bottom_right = (top_left[0] + w, top_left[1] + h)

ret_image = cv2.rectangle(image, top_left, bottom_right, (0, 0, 255), 2)
show_image("img", ret_image)
